Что такое навигационная имплантация по хирургическому шаблону и действительно ли она точнее?
Навигационная имплантация — это установка импланта по заранее рассчитанной траектории с помощью индивидуальной направляющей капы. Врач совмещает КТ с цифровой моделью зубов, планирует будущую коронку, выбирает длину, диаметр, угол и глубину импланта, а затем переносит этот план в полость рта.
Шаблон делает операцию более управляемой, но не превращает её в автоматическую: отклонения возможны, а безопасность зависит от качества диагностики, точности совмещения данных, устойчивости направляющей и проверки врача в день вмешательства.
Обновлено
17.07.2026. Добавлены результаты систематического обзора 2025 года, сравнившего роботизированную, динамическую, статическую шаблонную и свободную установку. В разных исследованиях типичные средние линейные отклонения группировались примерно около менее 1 мм для роботизированных систем, около 1 мм для динамической навигации, около 1,3 мм для статических шаблонов и около 1,8 мм для свободной установки. Авторы отдельно предупредили о неоднородности протоколов и недостатке прямых клинических сравнений, поэтому эти цифры нельзя использовать как обещание для конкретной операции.[3]
Метаанализы 2024–2025 годов в целом подтверждают: компьютер-ассистированная имплантация повышает соответствие фактического положения виртуальному плану по сравнению со свободной техникой. При этом полностью направляемый протокол обычно точнее варианта, в котором шаблон контролирует только начальное сверление, а дальнейшую подготовку врач выполняет свободно.[4][5]
Практический вывод: хирургический шаблон повышает предсказуемость траектории, но не отменяет безопасный запас до нерва, пазухи и соседних корней. План всегда составляют с учётом возможного отклонения, а не вплотную к анатомическому ограничению.
Главное из статьи
- Навигация начинается с будущей коронки. Имплант планируют не просто в доступной кости, а в позиции, удобной для протезирования, прикуса и гигиены.
- Шаблон — физический перенос цифрового плана. Направляющие втулки или каналы задают положение инструмента, угол и, при полном протоколе, глубину.
- Точность выше, но не абсолютна. Погрешность накапливается на этапах КТ, сканирования, совмещения, печати, посадки и сверления.
- Шаблон нужен не в каждом простом случае. Наибольшую пользу он даёт при нескольких имплантах, ограниченной кости, эстетической зоне и близости важных анатомических структур.
- Шаблонная операция не всегда бесклапанная. Врач может открыть десну, если нужно видеть кость, восстановить ткани или проверить дефект.
- В день операции посадку проверяют заново. Нестабильную или качающуюся направляющую использовать нельзя.
Коротко за 60 секунд
Направляет сверло и имплант по заранее рассчитанной траектории.
КТ, цифровой скан или модель, протезный план и совмещение данных.
С опорой на зубы, слизистую или кость; пилотные, частично и полностью направляемые.
Нет. Небольшие угловые и линейные отклонения остаются возможными.
При нескольких имплантах, узком безопасном коридоре и заранее изготовленном временном протезе.
Неверные исходные данные или нестабильная посадка шаблона переносят ошибку в операцию.
Краткий план статьи
Что такое навигационная имплантация по шаблону?
Навигационная имплантация — это статическая компьютер-ассистированная установка имплантов. Слово «статическая» означает, что виртуальный план переносят с помощью заранее изготовленной неподвижной направляющей, а не отслеживают инструмент на экране в реальном времени.
Сначала врач определяет, где должна находиться будущая коронка, затем оценивает кость и анатомические ограничения. Только после этого выбирает положение импланта. Такой подход связывает имплантацию зубов с будущим протезированием.
Индивидуальный шаблон выглядит как жёсткая капа или конструкция с направляющими отверстиями. Она фиксируется на зубах, слизистой, кости или специальных опорах. Через неё врач последовательно использует свёрла нужного диаметра и длины.
Важно: навигационная имплантация и 3D-планирование — не одно и то же. Виртуально спланировать имплант можно и без шаблона; хирургическая направляющая нужна, чтобы физически перенести план в полость рта.
Как цифровой план превращается в хирургический шаблон?
Рабочий процесс состоит из нескольких связанных наборов данных. Ошибка на раннем этапе не исчезает после печати — она становится частью шаблона. Поэтому клиника проверяет не только красивую 3D-картинку, но и совпадение виртуальной модели с реальной ситуацией.
Получают объёмное изображение кости
КТ перед имплантацией показывает высоту и ширину кости, нижнечелюстной канал, гайморову пазуху, соседние корни и скрытые очаги. Отдельно врач оценивает качество изображения и возможные артефакты от металла.
Сканируют поверхность зубов и слизистой
Внутриротовой скан или лабораторная модель точнее передаёт видимую поверхность, чем КТ. Эти данные нужны для посадки зубо- или слизисто-опорного шаблона и для проектирования будущей коронки.
Совмещают КТ и цифровую модель
Программа объединяет костную анатомию с поверхностью зубов. Врач проверяет совпадение по нескольким участкам, а не принимает автоматическое совмещение без контроля.
Планируют протез и имплант
Определяют форму будущего зуба, путь винтового канала, доступ для гигиены и нагрузку. Затем выбирают диаметр, длину, угол и глубину импланта. Подробный чек-лист этого этапа есть в статье о 3D-планировании имплантации.
Проектируют, печатают и проверяют направляющую
В шаблон закладывают опорную поверхность, направляющие каналы, при необходимости металлические втулки и отверстия для фиксационных пинов. После изготовления проверяют целостность, соответствие модели и посадку во рту.

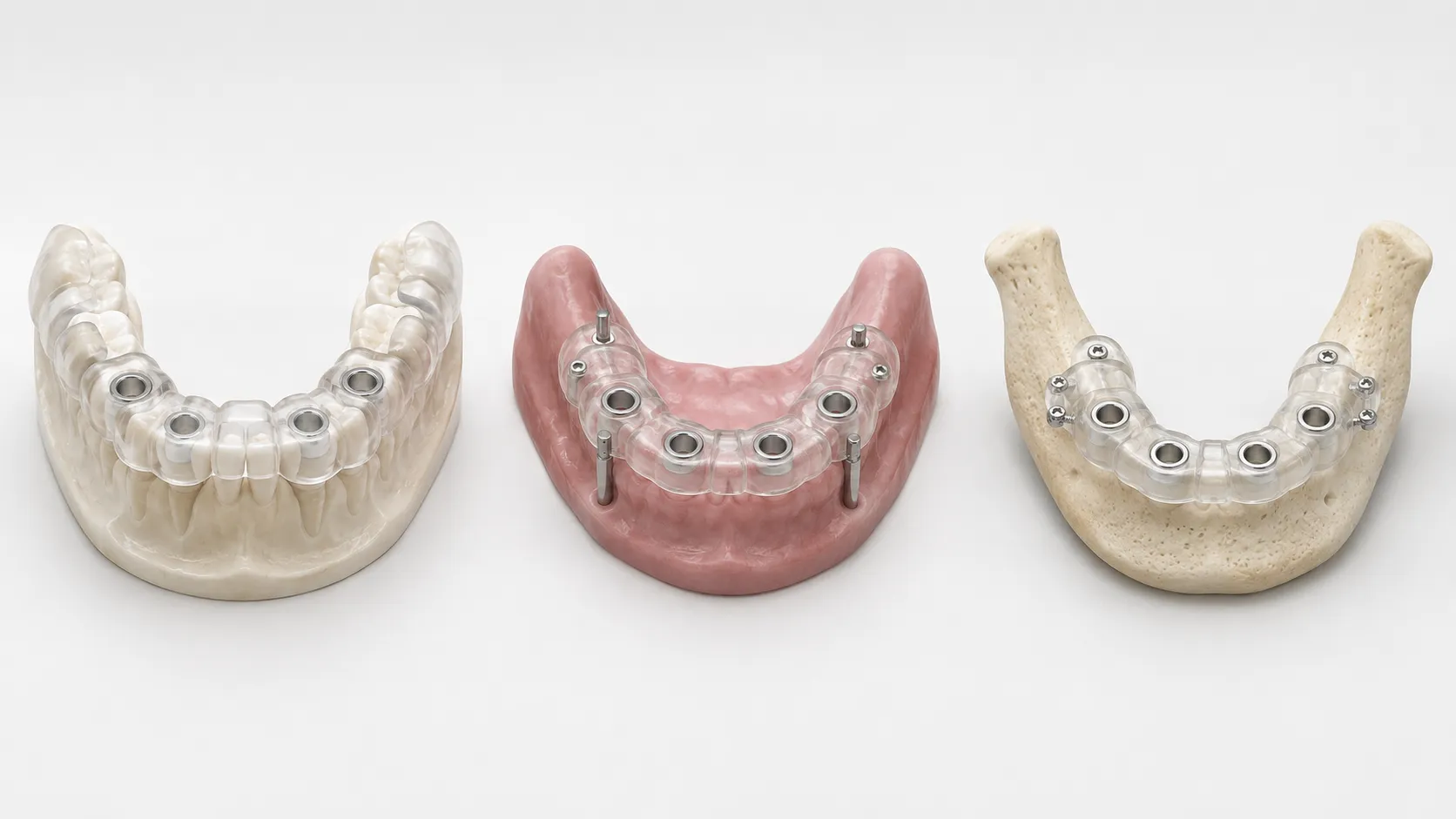

Какие виды хирургических шаблонов применяют?
Классифицировать направляющие можно по двум главным признакам: на что они опираются и какую часть операции контролируют. Эти характеристики влияют на устойчивость, обзор операционного поля и требования к фиксации.
Шаблон с опорой на зубы
Фиксируется на сохранившихся стабильных зубах и обычно имеет хорошо воспроизводимую посадку.
Шаблон с опорой на слизистую
Используется при полном отсутствии зубов и опирается на мягкие ткани протезного ложа.
Шаблон с опорой на кость
Устанавливается после открытия десны непосредственно на костную поверхность.
Пилотный, частичный или полностью направляемый
Пилотный шаблон задаёт только первое сверление; частичный контролирует несколько этапов; полностью направляемый ведёт всю подготовку и установку импланта.
Также существуют динамические навигационные системы: они отслеживают положение инструмента на экране в реальном времени и не используют неподвижную капу как единственный направляющий элемент. Это другой вариант компьютер-ассистированной хирургии. Для данной статьи под навигацией по шаблону понимается именно статический протокол.
Чем отличаются основные варианты навигационной установки?
Название метода не отражает всю точность. Например, устойчивый зубо-опорный пилотный шаблон и качающийся слизисто-опорный полностью направляемый шаблон имеют разный риск, хотя второй формально контролирует больше этапов.
| Вариант | Что контролирует | Когда полезен | Главное ограничение |
|---|---|---|---|
| Пилотный шаблон | Направление и позицию первого сверления | Одиночный имплант, достаточная кость, нужен контроль входной точки | Последующие свёрла и имплант врач ведёт свободно; ошибка может увеличиться |
| Полностью направляемый шаблон | Позицию, угол и глубину всех свёрл и установки импланта | Несколько имплантов, узкий безопасный коридор, заранее изготовленный временный протез | Требует точной посадки, места для инструментов и совместимого хирургического набора |
| Зубо-опорный | Стабильное положение относительно сохранившихся зубов | Частичная адентия при неподвижных зубах | Любое изменение зуба или коронки после сканирования может нарушить посадку |
| Слизисто-опорный | Положение относительно мягких тканей беззубой челюсти | Полная адентия, All-on-4 и другие полнодуговые планы | Сжимаемость слизистой; нужны фиксация и контроль прикуса |
| Костно-опорный | Положение относительно открытой кости | Большие костные дефекты и одновременная костная хирургия | Нужен разрез и широкий доступ; посадка сложнее |
Выбор между вариантами зависит не от желания сделать операцию «самой цифровой», а от того, какая направляющая устойчиво фиксируется, обеспечивает охлаждение, оставляет врачу контроль и соответствует будущей конструкции.
От чего зависит точность хирургического шаблона?
Отклонение между планом и установленным имплантом складывается из нескольких небольших погрешностей. Поэтому «напечатано на 3D-принтере» ещё не означает точного результата.
Движение пациента и металл могут искажать границы кости и зубов.
Пропущенные поверхности и деформация модели меняют посадку направляющей.
Неточная регистрация КТ и скана сдвигает весь виртуальный план.
Усадка, деформация и неверная установка втулки создают техническую погрешность.
Неполная посадка или качание шаблона меняют угол и глубину сверления.
Люфт между инструментом и втулкой, плотность кости и доступ могут отклонить сверло.
Наибольшая линейная погрешность часто проявляется у верхушки импланта: небольшое угловое отклонение увеличивается с длиной инструмента. Поэтому в виртуальном плане сохраняют безопасные расстояния до нерва, пазухи и соседних корней.
Разобраться, какие структуры врач ищет на снимке, поможет статья как имплантолог читает КТ. Отдельно ширину и высоту гребня рассматривает материал об оценке объёма кости.
Когда навигационная имплантация особенно полезна?
Шаблон не обязан применяться при каждой установке. Его ценность возрастает, когда цена отклонения выше или нужно точно согласовать несколько опор с заранее спроектированным протезом.
- Несколько имплантов: направляющая помогает сохранить параллельность и распределение опор под мост или полный протез.
- Ограниченный объём кости: безопасный коридор узкий, рядом находятся вогнутость челюсти, нерв, пазуха или соседние корни.
- Эстетическая зона: угол и глубина сильно влияют на форму десны, абатмент и выход винтового канала.
- Немедленное временное протезирование: нужно заранее связать положение имплантов с изготовленной конструкцией.
- Бесклапанный доступ: врач не видит кость напрямую, поэтому особенно важны точные данные и стабильная фиксация.
- Одномоментная установка после удаления: шаблон может помочь сохранить протезно ориентированную траекторию в лунке, но не заменяет оценку её стенок и первичной стабильности.
Особенности установки сразу после удаления разобраны в статье об имплантации после удаления зуба. При одноэтапном протоколе навигация также может применяться, но положение формирователя или временной коронки зависит от клинических условий — подробнее в материале об одноэтапной имплантации.
Какие ограничения и ошибки остаются даже при хорошем шаблоне?
Шаблон может не сесть. После сканирования могла выпасть коронка, измениться временная конструкция, удалиться зуб или отечь слизистая. Если опорная поверхность стала другой, направляющую проверяют заново или переделывают.
Не хватает места для инструмента. В боковых отделах при ограниченном открывании рта длинная направляющая втулка и сверло могут физически не помещаться. Тогда врач меняет конструкцию шаблона или выбирает частично направляемый протокол.
Сложнее контролировать охлаждение и кость. В полностью направляемом протоколе врач хуже видит операционное поле. Необходимо соблюдать последовательность свёрл, удалять костную стружку и обеспечивать подачу охлаждающей жидкости.
Бесклапанный доступ подходит не всем. Он сохраняет мягкие ткани и может уменьшать послеоперационный дискомфорт, но не позволяет напрямую увидеть тонкую наружную стенку или выполнить полноценную пластику. При дефекте кости безопаснее открыть участок.
Опыт хирурга остаётся важным. Врач должен распознать несоответствие плана реальности, остановиться при нестабильной посадке и иметь альтернативный свободный или открытый протокол.
Как выбрать: полностью направляемая операция, пилотный шаблон или установка без него?
Пациенту не нужно самостоятельно выбирать вид втулки или набор свёрл. Полезнее спросить, зачем шаблон нужен именно в вашем случае, на что он будет опираться и какие этапы операции контролирует.
- Какой протез планируется: одиночная коронка, мост, All-on-4 или другая полнодуговая конструкция.
- Насколько узок безопасный коридор: расстояние до нерва, пазухи, соседних корней и наружной стенки.
- Есть ли надёжная опора для шаблона: неподвижные зубы, стабильный протез, слизистая или открытая кость.
- Достаточно ли открывается рот: полностью направляемый набор требует больше вертикального пространства.
- Нужна ли костная пластика: при выраженном дефекте прямой обзор может быть важнее бесклапанного доступа.
- Изменялась ли ситуация после сканирования: удаление зуба, отёк, поломка или новая коронка требуют повторной проверки.
На консультации полезно заранее обсудить вопросы из статьи что спросить у имплантолога.
Какая диагностика, подготовка и уход нужны?
Навигационный протокол не отменяет обычную медицинскую подготовку. Активные очаги инфекции, воспалённые дёсны и нестабильные зубы могут нарушить заживление и изменить опору шаблона.
Санируйте полость рта
До операции лечат активный кариес и воспаление, проверяют старые коронки и удаляют безнадёжные зубы по плану. Подробная последовательность есть в статье о санации перед имплантацией. При необходимости удаление проводят в направлении удаления зубов.
Стабилизируйте дёсны
Кровоточивость, карманы и подвижность требуют оценки до сканирования и операции. Могут понадобиться лечение дёсен и этапы, описанные в статье о подготовке пародонта к имплантации.
Проведите профессиональную гигиену
Налёт и камень поддерживают воспаление и затрудняют оценку тканей. Объём процедуры подбирают на странице профессиональной гигиены.
Сообщите об изменениях и лекарствах
Перед вмешательством уточняют хронические заболевания, препараты и аллергии. Общая памятка размещена в статье как подготовиться к операции.
После операции следуйте индивидуальной схеме
Не нагружайте участок раньше срока, аккуратно очищайте доступные зоны и приходите на контроль. Шаблон может сделать доступ менее травматичным, но не ускоряет биологическое приживление автоматически.
Когда нужно обратиться к врачу срочно?
После шаблонной имплантации действуют те же правила безопасности, что и после обычной установки. Свяжитесь с клиникой быстрее, если:
- отёк быстро увеличивается или снова нарастает после улучшения;
- появились температура, гной, неприятный привкус или резкий запах;
- боль сильная, пульсирующая или не уменьшается по назначенной схеме;
- кровотечение не удаётся остановить по инструкции врача;
- сохраняется или усиливается онемение губы, подбородка или языка;
- временная коронка или протез стали подвижными;
- после травмы изменился прикус или положение конструкции;
- появилось затруднение дыхания или глотания.
При быстро растущем отёке, нарушении дыхания или тяжёлом общем состоянии требуется экстренная медицинская помощь.
Что сделает врач на приёме перед навигационной имплантацией?
Первичная консультация нужна для проверки, действительно ли шаблон повысит безопасность и не добавит лишних ограничений.
- Уточнит медицинский анамнез: заболевания, лекарства, курение, операции и аллергии.
- Осмотрит зубы и слизистую: опору будущего шаблона, воспаление, подвижность и открывание рта.
- Проанализирует КТ: кость, нерв, пазуху, соседние корни и безопасные расстояния.
- Составит протезный план: положение коронки, винтового канала, контактов и зоны гигиены.
- Выберет тип направляющей: зубо-, слизисто- или костно-опорную, пилотную или полностью направляемую.
- Проверит цифровую модель: точность скана и совпадение с КТ.
- Примерит шаблон: устойчивость, полную посадку, обзорные окна и фиксационные пины.
- Подготовит резервный план: что делать, если направляющая не сядет или клиническая ситуация изменится.
Частые вопросы
Нет. Бесклапанный доступ возможен при достаточной и предсказуемой кости и здоровых мягких тканях. Если нужно увидеть дефект, провести пластику или контролировать тонкую стенку, врач открывает участок и при необходимости продолжает использовать шаблон.
Да, особенно в эстетической зоне, при узком безопасном коридоре, близости соседних корней или заранее заданном выходе винтового канала. При простом одиночном случае с хорошей костью врач может выбрать свободную установку.
Иногда да. Цифровой план позволяет подготовить временную конструкцию, но её фиксация зависит от фактической первичной стабильности импланта и совпадения реального положения с планом. Врач может отказаться от немедленной нагрузки ради безопасности.
Врач оценивает доступ ещё на этапе планирования. Можно изменить высоту направляющих, выбрать пилотный протокол, использовать другой инструмент или отказаться от полностью направляемой техники в труднодоступной зоне.
Обычно только после строгой проверки, а часто требуется новый. Удаление зуба, новая коронка, изменение протеза, отёк или заживление слизистой меняют опорную поверхность и делают прежнюю посадку недостоверной.
Современные обзоры показывают сопоставимую линейную точность статических и динамических систем, а у динамических в части исследований меньше угловое отклонение. Но результат зависит от регистрации, оборудования, опыта и клинической задачи; универсально лучшей системы нет.
Нужно понять, даст ли хирургический шаблон преимущество именно в вашем случае?
Запишитесь на консультацию к имплантологу. Врач оценит КТ, состояние зубов и дёсен, будущую коронку и безопасный коридор, объяснит вид направляющей и скажет, нужна ли полностью шаблонная операция или другой протокол.
